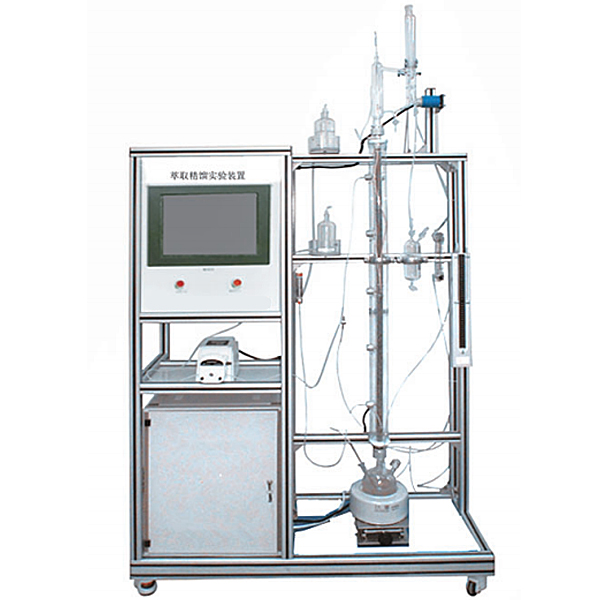

萃取精馏塔实验装置

萃取精馏塔实验装置,电力电子实验装置

装置功能：
1、掌控把握萃取精馏的基础原理和实操。
2、能实行全塔物料衡算和塔实操的过程解析。
3、理解萃取精馏与常规精馏的区别。
4、学会解析塔内物料含有概括。
5、全触摸含有概括化控制，高平稳数值传输，硬件加密。
主要配备装备装备：
萃取精馏塔、溶剂回收塔、冷凝器、加热器、蒸馏釜、回流系统、流量计、温度（℃）（℃）（℃）传感器、中央处置整理器、触摸屏、高品质铝制型材框体构造。
公用设施：
水：装置需冷却水，自带和自来水管相连的连连连接口。自来水经过装置连连连接口进入塔顶的冷凝器后排出。
液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电：电压（V）（V）（V）AC220V，功率（W）（W）（W）2KW，标准一相三线制。
技术功能数值：
1、玻璃萃取精馏塔体：φ25×1400mm，五侧口，填料为316L不锈钢Φ3mmθ网环。塔外壁2段导电膜加热保温，功率（W）（W）（W）各300W。
2、溶剂回收塔：φ25×1200mm，五侧口，填料为316L不锈钢Φ3mmθ网环。塔外壁2段导电膜加热保温，功率（W）（W）（W）各300W。
3、塔顶玻璃蛇管冷凝器，摆锤式回流构造和蛇管冷凝器油水分相器构造。
4、玻璃塔釜：容积500mL，测温口、取样口。
5、加热器：功率（W）（W）（W）300W，含有概括控制。
6、温度（℃）（℃）（℃）传感器：Pt100，显露分度0.1℃。
7、250ml高位玻璃加料瓶，液体转子流量计：界限2.5～25ml/min ，数量2套。
8、塔顶冷凝液体的回流应用摆动式回流比控制器实操。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等含有概括，回流比控制界限：99：1―1：99。
9、中央处置整理器：执行速度0.64μs，内部存储容量（KV）（KV）（KV）16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数值处置整理运算。
10、模仿量模型块：多达16位分辨率，总和精确度±0.5%，内建RS485通讯模式。
11、温度（℃）（℃）（℃）模型块：分辨率0.1℃，精确度0.5%，内建RS485通讯模式。
12、应用一体机平实操实操操作面板触摸电脑，全程数字化触摸屏控制实操。HMI：投射式触控技术，5000万次触摸点，内部存储4G，功能：中央处置整理器数值显露控制。
13、规格限定电压（V）（V）（V）：220V，总功率（W）（W）（W）：2.2kW。
