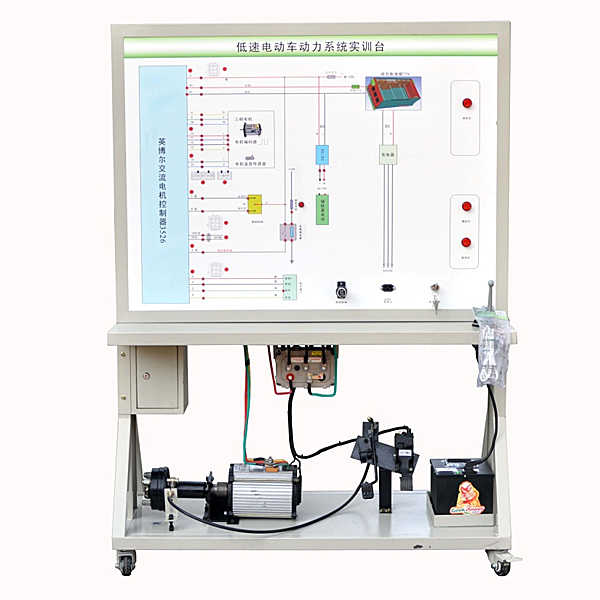

电动车电机示教实训装置

电动车电机示教实验装置,工业传感器实验装置

一、设备含有概括
主要应用starfield星空官网 交流ACACAC永磁电机、电机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统含有概括。
二、设备功能
1.starfield星空官网 交流ACACAC永磁电机及控制器的认识；
2.汽车交流ACACAC永磁电机及控制器的构造及原理；
3.驾驶员的意图与永磁电机运行之间的体现；
4.常见故障的设定及考核；
5.配备装备装备装备完整的实验说明书。
三、设备规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机规格限定功率（W）（W）（W）：4kw；
4、电机规格限定转动速度：3000rpm；
5、电机作业电压（V）（V）（V）：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平实操实操操作面板喷绘实操实操操作面板，厚度不小于4mm,彩色电子线路图，不退色、耐磨损损损损；
8、下部装配两万向两定向的脚轮，配备装备装备装备刹车，便利设备的位移及固定。
9、ipad星空官网 装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。




电动车电机示教实验装置,工业传感器实验装置

一、功能基础简介

装置将工业传感器、工业模型有机集合，适用来各职业院校开设《传感器原理》、《非电量检验测量试验技术》、《工业自动化仪表与控制》等课程的实验教学。装置还多加了物联网传感器 、视觉传感器等，完全应用模型化设计，使学生能够更全面掌控把握各种工业传感器的应用；紧密集合传感器与检验测量试验技术的最新技术。

二、装置配备装备装备

(一)电源及仪表箱式挂式模型块件

1.交流ACACAC电源AC220V，带漏电保护器

2.直线DC稳压电源：+24V/1A、±12V/1A、±5V

3.数字直线DC电压（V）（V）（V）表：测量界限0～20V，分200mV、2V、20V三档，精确度0.5级

4.频率/转动速度表：频率测量界限1～9999Hz，转动速度测量界限1～9999rpm

(二)信号处置整理及连连连接口箱式挂式模型块件

1.传感器信号变换电子线路

2.电磁阀/电机驱动电子线路

(三)变送器箱式挂式模型块件

1.电荷放大器

测量界限：102pc、103pc两档可调，最大输出电压（V）（V）（V）：10V/5mA，与压电加快速度度传感器配套使用。

2.轴向位移变送器

测量界限：-4～6mm，电流（A）（A）（A）输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

应用24位A/D变换器，双5位高亮度红色LED显露，测量精确度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

(四)材料分拣模型

1.直线DC减慢速度电机，转动速度：20rpm/分，电源DC24V

2.电磁阀：二位五通

3.对射式光电开关传感器：检验测量试验距离5m，常开型，NPN晶体管输出输出。

4.霍尔接近开关传感器，检验测量试验距离10mm，可检验测量试验永磁体，常开型，NPN晶体管输出输出。

5.电感接近开关传感器：检验测量试验距离4mm，常开型，NPN晶体管输出输出。

6.电容接近开关传感器，检验测量试验距离2mm，常开型，NPN晶体管输出输出。

7.色标传感器：焦距12.5mm±2mm，红、蓝、绿三色光源，按钮式设定自动选用适用光源。

8.安全光幕传感器：检验测量试验距离：0.3～4m，继电器输出
